A/B掃描測厚儀MVX

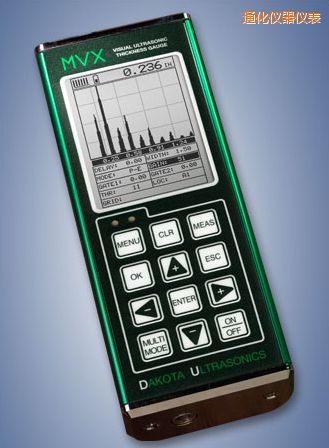

帶A/B掃描功能的超聲波測厚儀MVX
主要特點
= MVX測厚儀的尺寸重量和顯示分辨率有明顯優(yōu)點
= 可調方波脈沖可滿足高分辨率和穿透深度等方面的要求
= MVX具有多種視場選擇，高精度超聲波測厚儀，包括射頻顯示、檢波、時基B-掃描和大尺寸數顯
= A-掃描檢波模式是在脈沖回波模式中檢測缺陷/孔洞和在回波-回波模式中穿透涂層進行測量的模式
= MVX的時基B-掃描顯示被測材料的斷面，常用于顯示被測材料底面的輪廓
= 多模式操作時內置AGC硬件的增益控制用于穿透涂層的測量
= 多種標定選件是MVX多方面適應性的例子
= MVX可存儲64個用戶定義的設置，所有設置都可以選擇、編輯、存儲到任何位置
= MVX有字母數據存儲器，以滿足用戶報告的要求
= 內置探頭類型可提高探頭的線性
= 高速掃描功能每秒可測量32次。將探頭從被測材料移開時，將顯示掃描測量的最小值
= MVX具有上下限視聽報警功能
= 利用搜索功能定位檢測點，自動調整顯示傳送信號進入視場
= 可用Windows PC軟件將數據傳送的計算機或從計算機傳送到MVX
測量
脈沖-回波模式測量范圍：0.63～254mm(鋼)
回波-回波模式測量范圍：2.54～102mm(鋼，穿過涂層測量)，管道超聲波測厚儀，隨涂層厚度的不同，測厚儀表，測量范圍也會變化)
分辨率：0.01mm
聲速范圍：1250～9999m/s
單位：公制或英制
顯示
顯示屏：VGA灰色顯示，240x160象素。可視區(qū)62x45.7mm，EL背光
A-掃描：檢波+/-(缺陷視場)，深圳超聲波測厚儀，RF(全波視場)
B-掃描：穿過斷面視場，顯示速度為每一屏15秒
大數字顯示：標準厚度顯示，超聲波測厚儀使用，10mm高
厚度條形掃描：每秒6個讀數，在B-掃描和大數字顯示中可見
超聲波參數
測量模式：脈沖-回波模式，超聲波測厚儀校準，回波-回波模式(穿過涂層)
脈沖：可調方波脈沖
接收：根據選擇模式在40dB范圍內采用手動或AGC增益控制
數據處理
內置存儲器：可存儲12000個存儲頁(字母數字存儲)，超聲波測厚儀原理圖， 每頁1個讀數和一個波形
輸出：雙向RS232接口，濟南超聲波測厚儀，Windows PC界面軟件
功能
設置：64個用戶定義設置，用戶也可編輯出廠設置
閘門：脈沖-回波模式單閘門、回波-回波模式單閘門，閘門可調
報警模式：上下限視聽報警
快速掃描模式：每秒32個讀數，當探頭離開時顯示最小值
其他
電 源：3節(jié)5號電池，南京超聲波測厚儀規(guī)格，可用150小時，電池電量顯示
自動關機：無操作5分鐘后自動關機
鍵 盤：12個觸摸鍵
外 殼：擠壓鋁機殼，底蓋用鍍鎳鋁板加密封墊封裝
工作溫度：-10～60℃
尺 寸：63.5x165x31.5mm
重 量：含電池385g
常用探頭選擇
|
型號
|
頻率
|
探頭晶片直徑
|
測量范圍
|
說明
|
|
PT-102-2700
|
5.0MHz
|
φ6.3mm
|
1.0～152mm
|
標準探頭
|
|
PT-101-2000
|
5.0MHz
|
φ4.7mm
|
1.5～50mm
|
小管徑探頭
|
|
PT-104-0600
|
1.0MHz
|
φ12.7mm
|
3.8～50.8mm(鑄鐵中)
|
鑄鐵探頭
|
|
PT-102-1000
|
2.25MHz
|
φ6.3mm
|
1.0～152mm
|
低頻探頭
|
|
PT-102-3200
|
7.5MHz
|
φ6.3mm
|
0.63～152mm
|
超薄探頭
|
|
PT-104-2000
|
5.0MHz
|
φ12.7mm
|
1.27～500mm
|
超厚探頭
|
|
PT-042-2000
|
5.0MHz
|
φ6.3mm
|
1.0～152mm
|
標準高溫探頭，英國超聲波測厚儀，最高340℃
|
|
PT-044-2000
|
5.0MHz
|
φ12.7mm
|
1.27～500mm
|
厚高溫探頭，最高340℃
|
