武威時代微機控制電液伺服壓力試驗機-YAW-3000A-時代儀器

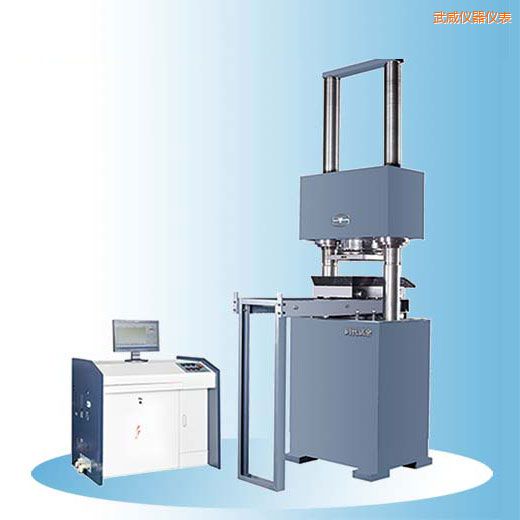

YAW-3000A微機控制電液伺服壓力試驗機主要用于多種材料的壓縮試驗，例如：水泥、混凝土、各種建筑用磚、橡膠墊、混凝土構件、金屬構件等的抗壓強度試驗。
YAW-3000A微機控制電液伺服壓力試驗機主要由主機、伺服油源、電控柜及計算機打印件等部分組成。采用液壓加荷、油壓傳感器測力、PC機-電液伺服控制系統自動控制試驗進程，，微機屏幕顯示試驗數據及曲線，可進行數據處理、儲存及打印。
YAW-3000A微機控制電液伺服壓力試驗機為雙絲杠框架結構、移動式橫梁、油缸下置式主機。移動式橫梁可在一定范圍內任意調整試驗空間。主機部分主
要由橫梁、絲杠、工作臺、小車等部分組成。橫梁由二絲杠支撐在底座上，由螺帽加以緊固構成加荷框架；橫梁上裝有球面座，上壓盤裝在球面座上，加荷時可根據
試件形狀自動調整方向，使試件受力均勻；橫梁上裝有調整電機，由電機帶動蝸桿，蝸桿帶動蝸輪，，再由蝸輪帶動絲母旋轉，絲母帶動橫梁上下移動，從而調整試驗
空間；橫梁中裝有彈簧，，支撐起橫梁的重量，消除掉絲母螺紋與絲杠螺紋豎直方向上的間隙，使試驗可靠，數據準確；下壓盤裝在小車上，小車可在軌道上來回移
動，裝卸試件均可拉出小車。下壓盤的圓刻線是為了便于放置試樣。主機上的油管與油源相通。當控制油液進入油缸后，推動活塞連同固定工作臺及下壓盤上升，使
試驗力逐漸作用在試樣上。
|
技術指標/試驗機型號
|
YAW-3000A
|
|
最大試驗力（kN）
|
3000
|
|
試驗力測量范圍
|
最大試驗力的4%-100%
|
|
試驗力準確度
|
優于示值得±1%
|
|
上下壓盤尺寸
|
400*400
|
|
上下壓盤最間距
|
0-1000
|
|
活塞行程
|
200
|
|
立柱凈間距
|
560
|
|
主機外形尺寸
|
1000*1480*3400
|
|
主機質量
|
7000
|
|
電源功率(kW)
|
10
|
